Kompensationsledning

Termoelementer er blandt de mest almindelige temperaturfølere i industrien. Men de har en grundlæggende begrænsning. Temperaturen på referencekrydset (koldt kryds) skal forblive konstant. Ellers har måleresultaterne fejl. I virkeligheden er den kolde junction normalt i kontrolrummet eller koblingsboksen. Ændringer i omgivende temperatur er uundgåelige. Anhui Tiankangs kompensationsledning bruger specielle legeringsledere med termoelektriske egenskaber, der matcher den tilsvarende termoelementindeksering. Dette udvider termoelementets kolde kryds fra marken til det mere temperatur-stabile kontrolrum. Ledningen annullerer målefejl fra ledningstemperaturforskelle. Dette sikrer, at DCS eller instrument læser nøjagtige temperaturdata. Kompensationstråd kan kun bruges med termoelementer. Den kan ikke bruges til almindelig strøm- eller kontaktsignaltransmission.

Den første prioritet ved valg af kompensationsledning er at matche indekseringen korrekt. Forskellige termoelementindeksering har forskellige termoelektriske karakteristiske kurver. Kompensationstrådslegeringsmaterialet skal svare nøjagtigt. Forskellige typer kan ikke blandes. K-indeksering (nikkel-chrom/nikkel-silicium) er den mest brugte type. Den passer til generel temperaturmåling i kedler, kraftværker og kemiske anlæg. S-indeksering (platin-rhodium 10/platin) bruges til præcisionsmåling af{10}}høj temperatur, varmebehandling og nukleare applikationer.

Kompensationstrådsprodukter inkluderer B-indeksering (platin-rhodium 30/platin-rhodium 6) til ultra-højtemperaturovne. E-indeksering (nikkel-chrom/kobber-nikkel) har høj følsomhed ved lave temperaturer. Den passer til præcisionsmålinger fra -200 til 800 grader. T-indeksering (kobber/kobber-nikkel) passer til lav-temperaturkøling. Tværsnit fra 0,5 mm² til 2,5 mm² er tilgængelige. Flere par (1, 2, 3 par) kan integreres i et kabel til samtidig transmission af flere termoelementsignaler.

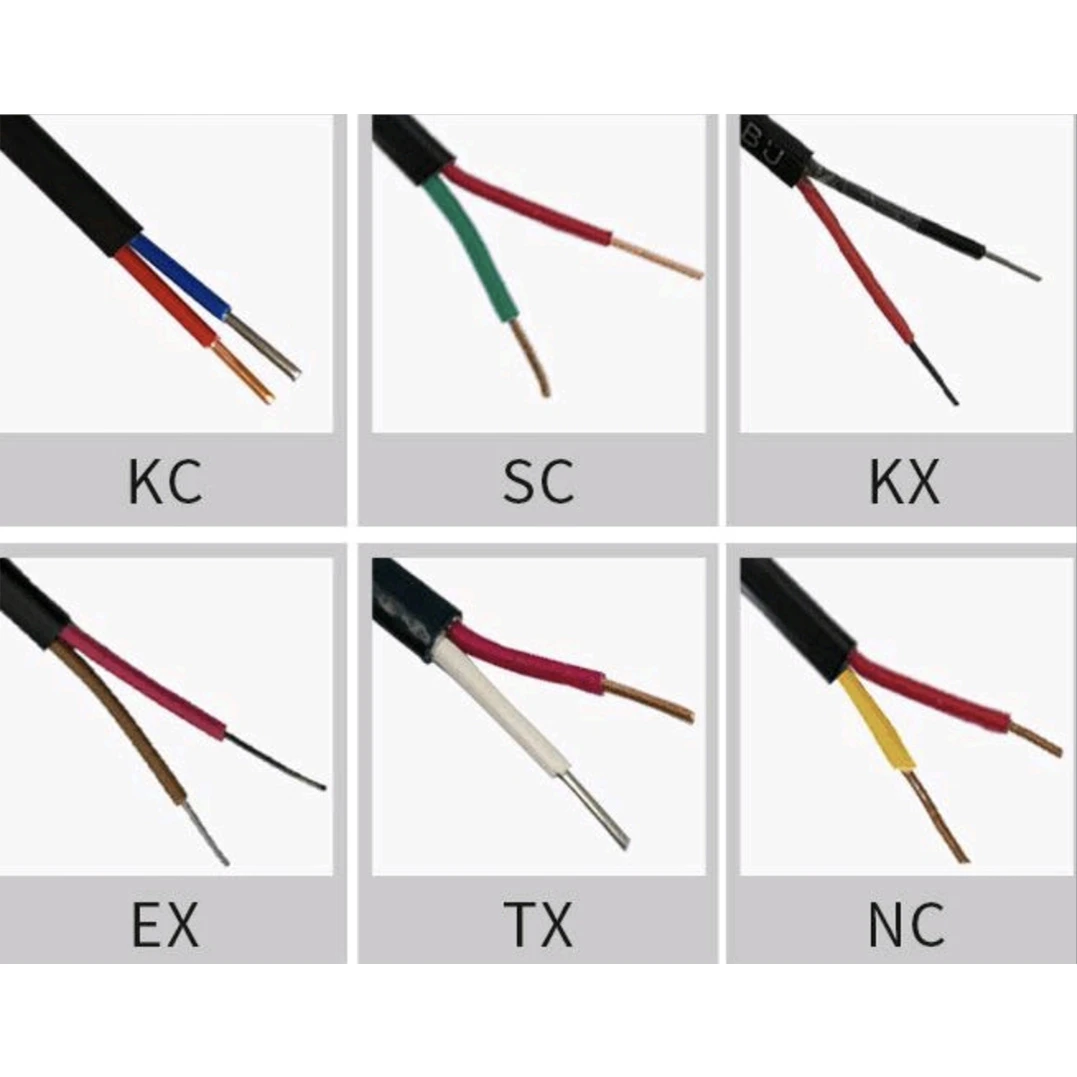

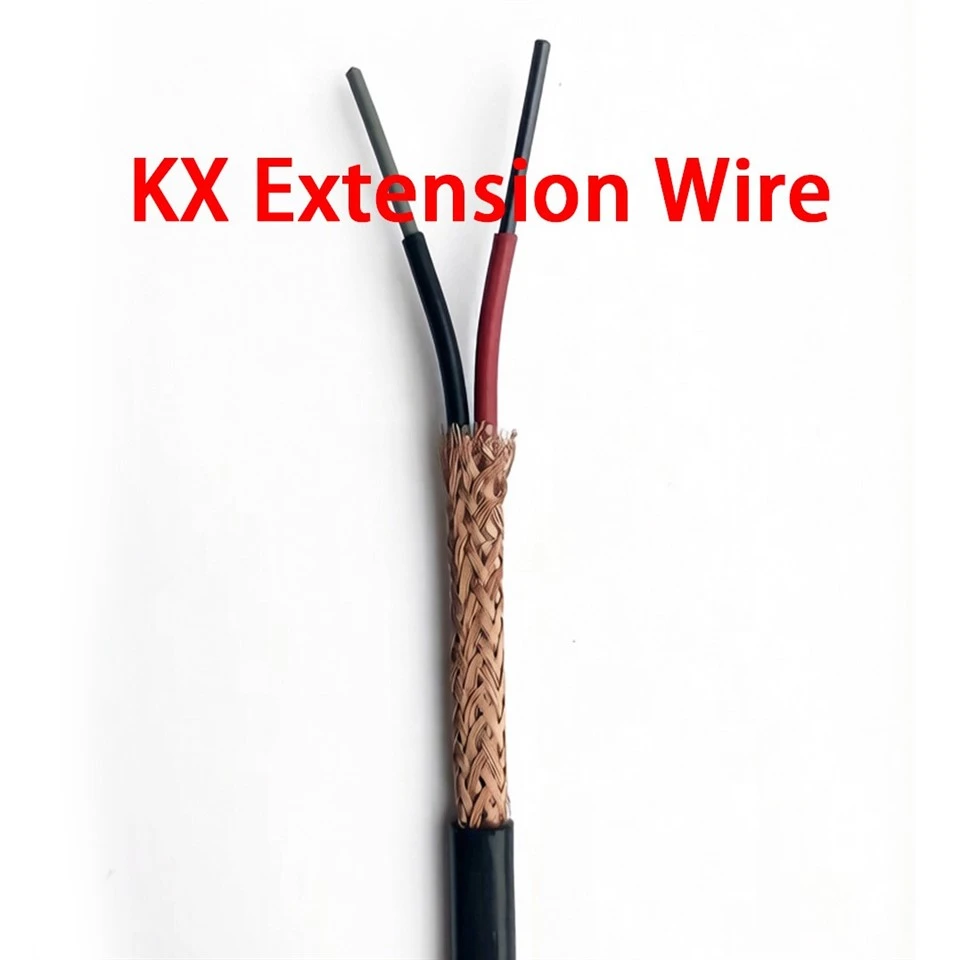

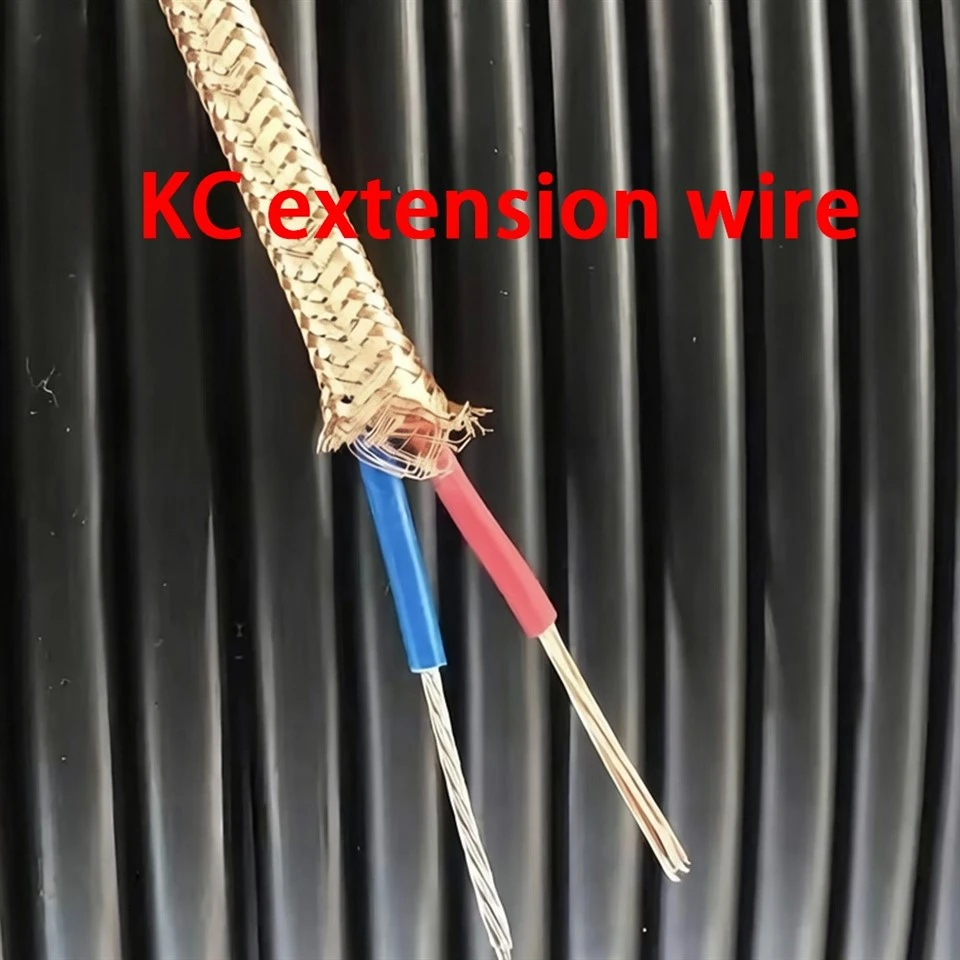

Til strukturvalg bruger standard kompensationstråd (KC/SC/BC etc.) PVC-isolering. Arbejdstemperatur er 70 grader. Dette passer til kort-ledningsføring inde i kontrolrum. Når kabelbanen passerer nær VFD'er, motorer eller andre stærke interferenskilder, kræves et afskærmet kompensationskabel (KCVP/SCVP). Kobbertrådsafskærmning modstår effektivt elektromagnetisk interferens og forhindrer temperatursignaldrift.

Til varmebehandlingsovne og områder med høj- ovntemperatur er fluoroplastisk høj-temperaturkompensationskabel (KCF/SCFP) tilgængelig. FEP isolering tåler 200 grader. Det er også olie-resistent og syre/alkali-resistent. Til direkte nedgravning under jorden eller udendørs, tilføjer KCVP22/SCVP22 et rustningslag af ståltape. Til undergrundsbaner, forsyningstunneller og nukleare applikationer med strenge brandkrav er WDZ-KCYP lav-røghalogen-fri flammehæmmertype- obligatorisk.

Alle produkter følger strengt GB/T 4989 og IEC 60584 standarderne. Hver batch gennemgår termoelektriske karakteristiske sammenligningstest mod standard termoelementer. Dette sikrer, at kompensationsnøjagtigheden opfylder kravene. Eksportforsendelser inkluderer CE-certificering og IEC-standardtestrapporter.
